電源防雷器安裝指導【光束防雷】

電力防雷工程中，電源防雷器的安裝位置和選型存在諸多爭議，電源防雷器作為防雷保護的功能，以及網絡防雷等防雷器也相應受到人們的青睞，特別是電源防雷器的使用頻率極高，但在電源防雷器選購完畢后，了解電源防雷器安裝的注意要點卻十分必要，那么電源防雷器如何安裝呢？

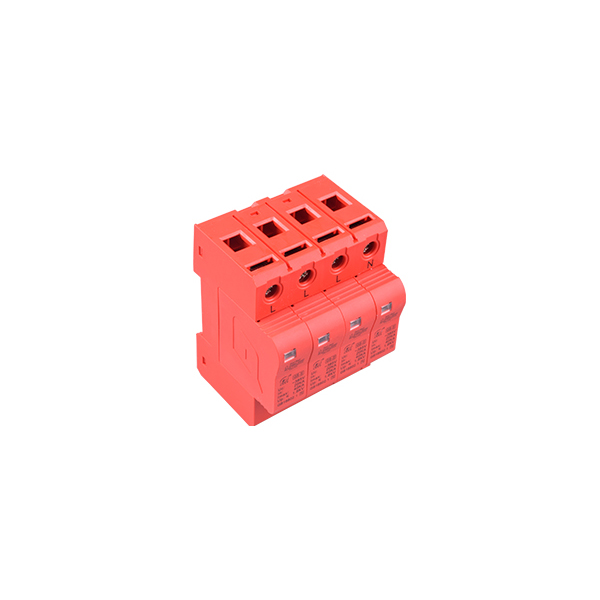

電源防雷器

一級和B級防雷器(安裝在LPZ0A區)

一、安裝原則一級防雷器(B級)理論上應盡量安裝在總進線空開前端，如安裝不便，也可安裝在空開后端。但如果有雙電源切換裝置的進線前端，則必須安裝在雙電源切換裝置的前端，這樣才能對切換裝置進行保護(現在的雙電源切換裝置大多是機械式和電控式，有些還有232和485控制裝置，還有24伏消防電源，雷擊電流通過后很容易發生損壞)。其原因在于空置開關(斷路器)的動作時間比避雷器要長得多，一旦有雷流(過電壓)通過時，防雷裝置會提前動作，使過電流放出，從而保護電路和后端的用電設備。

選型原則B級防雷器盡量選用電壓開關型電源防雷器，通流能力大，保護電壓UP要盡量小。普通防雷前端應串聯相應容量的斷路器，其作用：防雷損壞時，便于更換；防雷老化時，避免電流對地故障；

二級和C級防雷裝置(安裝在LPZ1區)

安裝原則為采用壓力限制型防雷器，可并聯安裝在二次電源空置前端或后端，避雷器前端可串接相應容量的斷路器。動作同上

選型原則C級防雷器采用限壓型，B級防雷器經導通后，其殘余壓力控制在設備沖擊絕緣層以下。因為限壓元件對應時間快，一般是25ns左右，而放電間隙對應時間慢，大約是100ns左右，因此在C級防雷器要先導通B級才能保證C級防雷器的導通。這就要求要保證B級和C級之間的安裝距離。理論分析(SPD級配合計算-采用行波理論進行過電壓分析)

三級D級防雷電源。

二級防雷器主要起泄放大電流的作用，而C、D級防雷器主要起將B級防雷器的剩余壓力控制在后端設備耐壓水平以下的作用。為了設備保護。
