機房監控系統解說---防雷器篇【光束防雷】

一般的大中型企業因為需要辦公的人數較多，內部數據交換頻繁，辦公設備也比較多。以通常都會建有一個獨立的機房，用于支撐企業辦公設備正常運作。機房里面一般都會有各種防雷器、電源、配線、服務器、空調等各種設備。都說機房重地需要注意的安全事項比較多

防雷器

1.消防安全：防火。配備滅火器、消防栓、消防龍頭等，安裝防火門，裝修材料應具有阻燃特性。建有消防通道，逃生路線指示，火災報警設備。

2.防盜安全：安裝紅外、微波防盜傳感器，監控設備，對機箱等設備加鎖防止部件被盜。

3.電氣保護：配備漏電保護，防止人員電擊。配備防雷設施，防止雷電對計算機、人員的傷害。

為了保障機房的安全與各種辦公設備的穩定運行，對機房設備進行監控管理，對核心業務進行保障，機房會上機房動力環境監控系統。主要包含以下四個方面：

一、動力系統監控包括：智能電量儀、配電開關、UPS、發電機、蓄電池、精密配電柜、ATS，防雷等。

二、環境系統監控包括：溫濕度、精密空調、普通空調、漏水、新風機、有害氣體濃度、粉塵濃度等。

三、安防系統監控包括：視頻CCTV系統、門禁系統、紅外防盜、消防系統等。

四、IT網絡設備監控包括：操作系統、防火墻、交換機、路由器、服務器等

這次主要介紹機房監控系統里的防雷器

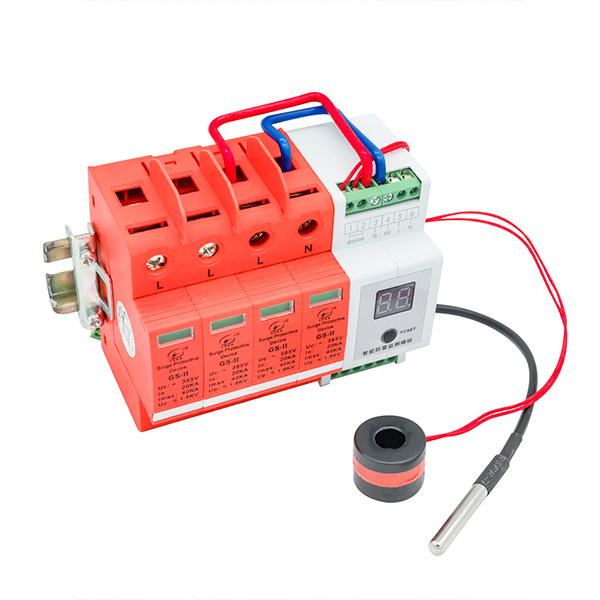

機房監控系統防雷器，又稱避雷器、浪涌保護器、電涌保護器、過電壓保護器等，主要包括電源防雷器和信號防雷器，防雷器是通過現代電學以及其它技術來防止被雷擊中的設備的損壞。避雷器中的雷電能量吸收，主要是氧化鋅壓敏電阻和氣體放電管。

機房監控系統防雷器按工作原理分：

1．開關型：其工作原理是當沒有瞬時過電壓時呈現為高阻抗，但一旦響應雷電瞬時過電壓時，其阻抗就突變為低值，允許雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。

2．限壓型：其工作原理是當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。

3．分流型或扼流型

分流型：與被保護的設備并聯，對雷電脈沖呈現為低阻抗，而對正常工作頻率呈現為高阻抗。

扼流型：與被保護的設備串聯，對雷電脈沖呈現為高阻抗，而對正常的工作頻率呈現為低阻抗。

用作此類裝置的器件有：扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。

按用途分：

(1)電源保護器：交流電源保護器、直流電源保護器、開關電源保護器等。

(2)信號保護器：低頻信號保護器、高頻信號保護器、天饋保護器等。

機房監控系統防雷器防雷器按照不同型號的和功能，有串接和并接兩種接地方式。

電涌保護器接入模式：在TN制式中，一般情況下電涌保護器只需作共模接法，即接于相線中性線與保護地線之間。但在TN－S制式的起始位置，中性線與保護地線之間無須接入電涌保護器。只有對A級防雷等級中的第三、四級和B級防雷等級中的第三級上的特別重要設備的電源端口，才需做差模接入，即增加接于相線與中性線之間的電涌保護器。

在TT制式中，當第一級電涌保護器位于漏電保護器之后，可作上述共模接法。當第一級電涌保護器位于漏電保護器之前，且高壓系統為中心點接地系統，電涌保護器應作“3＋1”接法，即三個相線對中性線各接一個電涌保護器，中性線對保護地線再接一個電涌保護器。在IT制式中，電涌保護器只作共模接法。
